欧版磨之专利:锥齿轮传动润滑装置

时间:2012-02-10 15:10 点击:

    欧版磨传动专利是欧版磨粉机与传统改进型磨粉机******的差别,减去了减速机,采用了锥齿轮传动润滑装置,提高了稳定性,安装调节更方便快捷,效率大大增加,是欧版磨粉机的***重要改进。专利号:ZL 2009 2 0089947.9

一、传统雷蒙磨为什么要用减速机欧版磨无减速机的锥齿轮传动润滑专利

     购买磨粉设备的用户,发现一般都会配置减速机,是因为电机的旋转速度过快,而雷蒙磨属于慢速研磨设备,需要将速度降低,同时,降低速度的动力设备,能提供更大的动力。(类似于汽车的低速档位)也有的小型雷蒙磨采用皮带直接带动,也能实现主机动力,但对于稍微大点的主机,皮带传动方式容易打滑,反而不利于启动。另外过快的转速反而影响雷蒙磨磨粉的效率。

   减速机的大量应用,使得雷蒙磨走进了一个新的时代,大型雷蒙磨粉机成为理论上的可能性。减速机是一种动力传达机构,利用齿轮的速度转换器,将电机(马达)的回转数减速到所要的回转数,并得到较大转矩的机构。在目前用于传递动力与运动的机构中,减速机的应用范围相当广泛。几乎在各式机械的传动系统中都可以见到它的踪迹,从交通工具的船舶、汽车、机车,建筑用的重型机具,机械工业所用的加工机具及自动化生产设备,到日常生活中常见的家电,钟表等等。其应用从大动力的传输工作,到小负荷,精确的角度传输都可以见到减速机的应用,且在工业应用上,减速机具有减速及增加转矩功能。因此广泛应用在速度与扭矩的转换设备。


二、减速机的弊端

  减速机的使用,是雷蒙磨粉机发展的一大发展,并逐步淘汰了1817等老型号的磨粉机,现在还在广泛使用的雷蒙磨***小型号也是2615(即磨辊尺寸为260mm*150mm),并有逐步被淘汰的趋势。伴随着雷蒙磨大型化的趋势,也有很多问题暴漏了出来。

   1.减速机的质量直接影响雷蒙磨的稳定。
   由于减速机都是外购产品(也有部分大型企业自行生产),质量上存在监管问题。过于昂贵的减速机会降级产品价格优势,便宜的可能带来质量危机。同样,减速机的使用上也是涉及到很多技术问题,大型企业都有严格的控制和计算,以便控制能耗。中小企业能只能模仿大厂的选择,选择同规格低价位的产品。黎明重工的每一个型号的磨粉机都是通过计算、研发、实践等验证,选择***合适的减速机。

  即使如此,减速机仍然是影响大型磨粉机研发的重要瓶颈之一。

   2.大型磨粉设备对动力的需求更精准。
  毕竟减速机是通用性设备,并非针对雷蒙磨专用设计,所以在很多参数上,并没有完全匹配。为了能够******动力,往往会选择更大型号的减速机。当然黎明***初选择自行设计的减速机,有效避免了能源的浪费,但不足于解决大型磨粉设备的需求。

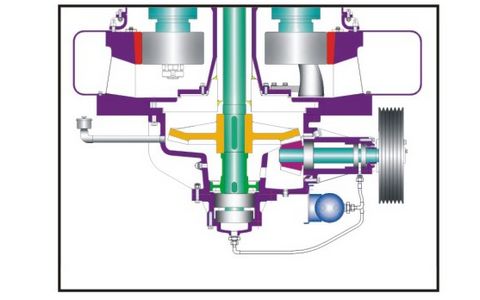

三、锥齿轮传动润滑装置,大型磨粉机的解决方案大型磨粉机无减速机设计


   经过黎明研发部门的努力,2009年研发成功并申请专利,成为******家采用该技术的磨粉机生产厂家,2012年******改进产品,采用多项专利的欧版磨粉机(简称欧版磨)同样了采用锥齿轮传动润滑装置避免传统磨粉机不能大型化,不能******化的问题,并申请了实用性技术专利。该技术拥有结构更加紧凑,安装调节更方便快捷,效率大大增加等特点。

  欧版磨粉机创新型的设计,使得雷蒙磨粉机能够更加大型化,******化,适用范围更宽广(莫氏硬度9.3以下),成为石灰石等非金属类矿山加工磨粉的******设备。


  该设备还拥有专利:低阻力悬辊磨曲面风道

                     用于磨粉机的曲面铲刀
